Accueil » Guide solaire » Tout savoir pour réussir le branchement de vos panneaux solaires

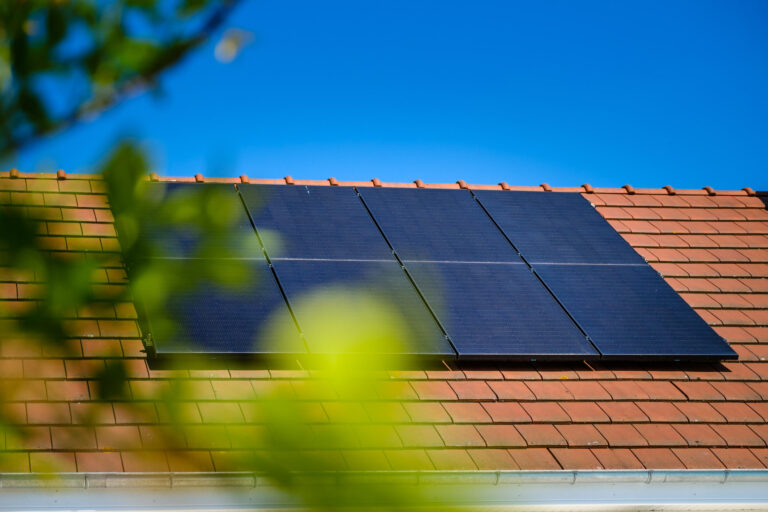

Panneaux solaires sur une toiture inclinée

A la fin du premier trimestre 2023, en France, on recense plus de 270 000 sites en autoconsommation photovoltaïque d’après les chiffres d’Enedis. Cette pratique permet aux ménages et aux entreprises de produire et consommer leur propre électricité verte. Cette plus grande indépendance énergétique est synonyme de réduction de la facture énergétique. Pour s’engager dans l’autoconsommation, il faut donc installer des panneaux photovoltaïques chez soi et les raccorder au tableau électrique. Le branchement des panneaux solaires implique aussi de procéder à un raccordement au réseau national d’électricité. Pour être réalisée avec succès, cette opération demande plusieurs étapes de préparation ainsi que certaines compétences techniques. EDF solutions solaires vous guide pas à pas pour mener à bien l’installation de vos panneaux photovoltaïques !

Quelles sont les étapes préalables au branchement d’un panneau solaire ?

L’installation de panneaux solaires photovoltaïques sur une toiture ne s’improvise pas. Avant de passer à l’autoconsommation, il est important de bien dessiner son projet à l’aide d’une étude préalable et de se renseigner sur les formalités administratives à mener. Explications.

Besoin d’aide pour créer votre projet solaire ?

Appelez-nous maintenant ou choisissez un créneau horaire de votre choix pour échanger avec nos conseillers. Profitez dès maintenant de panneaux solaires garantis à vie* !

Appeler maintenant
Prendre rendez-vous >

*Conformément aux dispositions prévues au sein de nos Conditions Générales de Vente.

Demander un bilan solaire

Avant de brancher des panneaux solaires sur votre toiture, il convient d’abord de déterminer la puissance d’installation à adopter. En pratique, elle doit être dictée par vos besoins de consommation. En effet, l’intérêt de l’autoconsommation solaire est de pouvoir répondre au maximum à vos nécessités quotidiennes. Une installation sous dimensionnée ne vous permettra pas d’atteindre les économies d’énergie promises. A l’inverse une installation trop puissante demande un investissement plus important et peut impacter votre budget.

Pour calculer la puissance à adopter en fonction des capacités de votre toiture, il faut réaliser un bilan solaire. Celui-ci prend en compte :

Une fois le bilan effectué, il est possible de savoir combien de panneaux solaires installer pour la maison.

H3 / Vérifier les garanties sur le matériel

Ensuite, lorsque l’étude préalable confirme la faisabilité technique du projet, il convient de regarder quelles sont les garanties proposées par les fabricants de panneaux solaires ainsi que des fabricants des onduleurs/micro-onduleurs. En effet, avant l’installation, il est toujours bon de savoir quel est le degré de prise en charge en cas de défaut de matériel.

Sachez que la durée de vie d’un panneau solaire est d’environ 30 ans. Toutefois, cela reste variable selon les modèles. Chez EDF solutions solaires, nous offrons une garantie performance de 25 ans tant sur les panneaux que sur les micro-onduleurs. Cette garantie couvre la performance de l’ensemble des modules installés sur la longue durée. Au bout de 10 ans, il est garanti que les panneaux disposent a minima de 93,5 % de leur puissance nominale et de 86 % au bout de 25 ans.

Ces garanties vous permettent d’estimer la rentabilité du projet sur le long terme et d’éviter les mauvaises surprises au bout de quelques années d’installation.

Bénéficiez d’un bilan solaire gratuit et personnalisé à votre domicile

Demander les autorisations en mairie

Enfin, il est nécessaire de s’acquitter de certaines formalités administratives. En effet, pour fixer des panneaux solaires sur votre toit, vous devez déposer en mairie une déclaration préalable de travaux (DP).
Outre cette demande d’autorisation d’urbanisme, si vous vivez en secteur protégé, il vous faut obtenir l’aval d’un Architecte des Bâtiments de France (ABF).

Quelles sont les règles de sécurité à respecter avant de brancher son kit solaire ?

Vous avez décidé d’opter pour un kit solaire à installer en toiture. Pour le raccorder à votre tableau électrique, il faut prendre certaines précautions. Voici les points de vigilance à observer.

Les règles de sécurité électrique

Tout d’abord avant toute intervention sur l’installation électrique, il est impératif de couper le courant. Ce geste indispensable permet d’éviter les électrisations ou électrocutions. Par précaution, veillez également à respecter certaines distances de sécurité, notamment si une ligne électrique passe près de chez vous.

Prêtez attention également au sens de montage. Une fois raccordés au tableau électrique, les panneaux commencent à produire de l’énergie. Cette étape arrive donc en dernier. Veillez à bien suivre les instructions indiquées dans le kit solaire.

Le saviez-vous ?

En vertu de la norme électrique UTE 15 712, il est obligatoire de mettre à la terre votre installation photovoltaïque. Il en va de votre sécurité électrique. Dans les kits d’autoconsommation solaire, sont inclus des câbles de mise à la terre. Si le branchement de vos panneaux solaires à la terre vous paraît compliqué, le mieux reste de faire appel à un professionnel. Fort de son réseau de professionnels, EDF solutions solaires peut vous accompagner dans la pose de vos modules photovoltaïques.

Travaux en toiture : attention au risque de chutes

Les travaux en toiture impliquent de connaître certaines règles de sécurité. Cela permet de limiter le risque de chutes mais aussi de ne pas endommager la toiture. Pensez à vous munir des équipements de protection nécessaires, à savoir :

Attention également à vous équiper d’un harnais de sécurité et d’un système antichute. Afin d’éviter des frais trop importants, inutile d’acheter ce matériel. Vous pouvez louer l’ensemble de ces équipements sur des plateformes en ligne ou auprès d’entreprises spécialisées. Pour des raisons de sécurité, vous pouvez faire appel à un installateur spécialisé. En cas de dommages ou de malfaçons, les travaux sur la toiture seront alors couverts pendant 10 ans, au titre de la garantie décennale du professionnel.

Le câblage de votre installation solaire

Dans le cas d’un kit à brancher soi-même, il faut faire attention à la manière dont s’organisent les éléments. Pour rappel, un kit solaire contient :

Découvrez nos offres solaires sur mesure et profitez de notre garantie à vie*

*Conformément aux dispositions prévues au sein de nos Conditions Générales de Vente

Après avoir vérifié que le kit est complet, vous devrez choisir la méthode de câblage pour brancher vos panneaux solaires. Vous pouvez procéder à :

Le saviez-vous ?

Le branchement en parallèle permet de rendre chaque module indépendant. Ainsi, lorsqu’un d’eux est défectueux, le reste des panneaux continuent de produire.

Le câblage en série permet d’additionner les tensions pour augmenter la puissance de l’ensemble. Mais lorsqu’un panneau tombe en panne, le reste de l’installation arrête de fonctionner. C’est donc plus souvent utilisé pour les fermes solaires et les grands parcs photovoltaïques.

Le raccordement des composants à votre installation

Outre le câblage, pour fonctionner les éléments du kit solaire doivent être montés dans un certain ordre et raccordés au tableau électrique au moyen d’un disjoncteur différentiel. Pour vous donner une idée, voici un schéma de raccordement des panneaux solaires en autoconsommation avec vente du surplus, installé par EDF solutions solaires.

Schéma de raccordement photovoltaïque en autoconsommation EDF solutions solaires

Le raccordement au réseau électrique

Enfin, dans le cas de l’autoconsommation avec vente du surplus, il est obligatoire de raccorder ses panneaux solaires photovoltaïques au réseau national d’électricité. Cela permet d’injecter l’excédent d’énergie produite sur le réseau.

Le raccordement est l’apanage d’Enedis ou, suivant votre localisation, d’une Entreprise Locale de Distribution (ELD).

Zoom sur le Certificat Consuel

Pour mettre en service votre installation, il est nécessaire d’obtenir une attestation CONSUEL (COmité National pour la Sécurité des Usagers de l’Électricité). En pratique, c’est le professionnel en charge des travaux qui s’occupe de la demander. La validation par le Consuel peut faire l’objet d’une visite. En cas d’anomalie détectée, il faut procéder à de nouveaux travaux afin de mettre en conformité l’installation avec les normes de sécurité électrique.

A qui faire appel pour brancher ses panneaux solaires ?

Certains kits solaires peuvent être montés directement par les particuliers. Toutefois, on l’a vu, l’installation de panneaux photovoltaïques demande des compétences techniques. Pour brancher vos panneaux solaires en toute sécurité, mieux vaut faire appel à un installateur qualifié ou certifié par un organisme conventionné par l’État.

Outre des travaux de grande qualité, cela vous permet de bénéficier des aides au photovoltaïque comme la prime à l’autoconsommation. C’est l’opportunité de faire baisser les frais liés à l’achat et l’installation des panneaux solaires ! Ainsi, vous pouvez plus vite rentabiliser le projet.

FAQ

Existe-il des panneaux solaires à brancher ?

Oui, il existe des petits panneaux solaires photovoltaïques au format « plug and play ». Faciles à installer, bien souvent, ces modules permettent uniquement de produire une quantité limitée d’électricité. Étant donné qu’ils ne sont pas directement raccordés au réseau, il n’est pas possible de profiter de l’obligation d’achat et de vendre le surplus d’électricité produit.

Faut-il mieux passer par un installateur solaire ou faire l’installation soi-même ?

L’installation de panneaux solaires photovoltaïques implique une intervention sur le circuit électrique de votre habitation. Si certains kits sont destinés à être branchés par un particulier, ils s’adressent néanmoins à un public bricoleur. En général, pour des raisons de sécurité et pour garantir la longévité de l’installation, on conseille davantage de passer par un professionnel agréé.

Quel est le rôle de l’onduleur solaire ?

Le branchement du kit solaire nécessite la pose d’un onduleur ou d’un micro-onduleur. Celui-ci est essentiel au bon fonctionnement de votre installation photovoltaïque. Il permet de transformer le courant continu produit par vos panneaux solaires en courant alternatif, adapté aux appareils électriques de votre logement.
